SDZK块式电磁制动器

　　 产品特点

　　制动力矩大、体积小、温升低、噪音低、寿命长、能耗低、制动速度快、安全可靠性高。

　　 产品用途

　　广泛用于各种有齿或无齿类电梯曳引机上。

　　 结构及工作原理

　　SDZK 型板块式制动器其励磁线圈 7 通电时，衔铁 5 被电磁体 3 吸合，制动块 6 的闸瓦松开，制动解除；线圈 7 断电时，衔铁 5 在弹簧 2 的推力下实现制动块 6 的闸瓦对轮毂制动。（即断电制动，通电松闸），该型号制动器配备远程监控的微动开关和手动松闸的凸轮机构，便于实际操作。

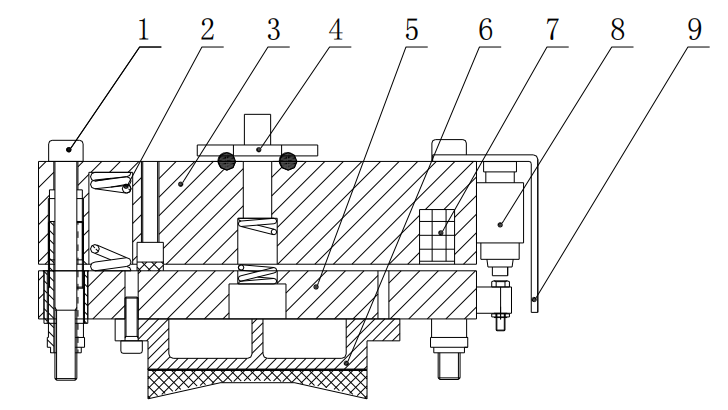

　　1. 安装螺钉 2.制动弹簧 3.电磁体 4.手动松闸装置 5.衔铁 6.制动块 7.励磁线圈 8.微动开关 9.防护罩

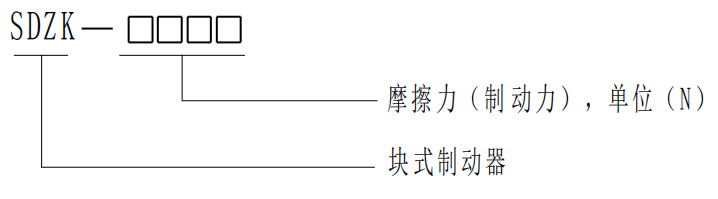

　　型号及意义

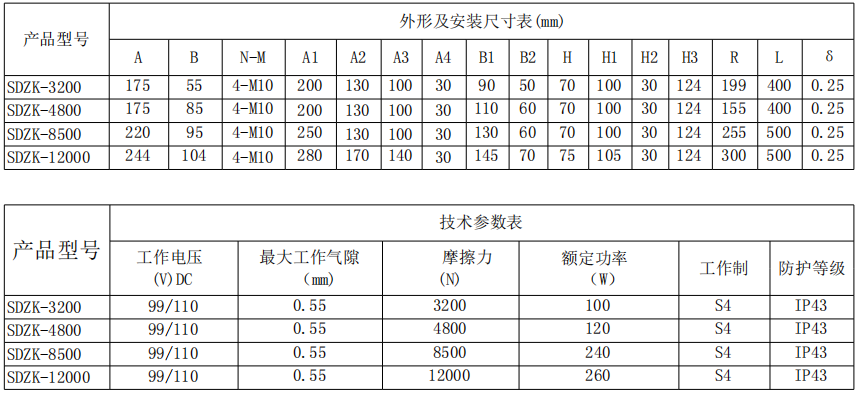

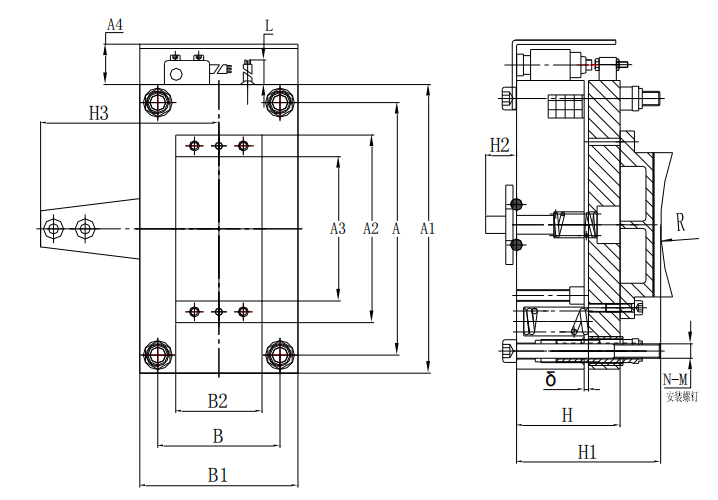

　　技术参数及安装尺寸表

　　注：制动器工作电压及制动轮半径（R）由客户定货决定。

　　本公司可根据客户设备需要，独自设计、制造此类产品。
