SDZP盘式电磁制动器

  产品特点

  制动力矩大、温升低、噪音低、寿命长、能耗低、制动速度快、安全可靠性高。

  产品用途

  广泛用于各种有盘式轴刹制动装置的有齿或无齿类电梯曳引机上,共同构成曳引机的制动系统。

  结构及工作原理

  SDZP 型盘式制动器的励磁线圈 3 通过直流电时,产生磁场,由于电磁体 8 和衔铁 5 都是有纯度较高的软磁材料制成,磁阻小,可产生较大的磁力,根据电磁铁原理,衔铁 5 被电磁体 8 吸合,制动盘 7 被释放;断电时,衔铁在弹簧 4 的推力下压紧制动盘 7,实现制动。该型号制动器配备远程监控的微动开关和手动松闸的凸轮机构,便于实际操作

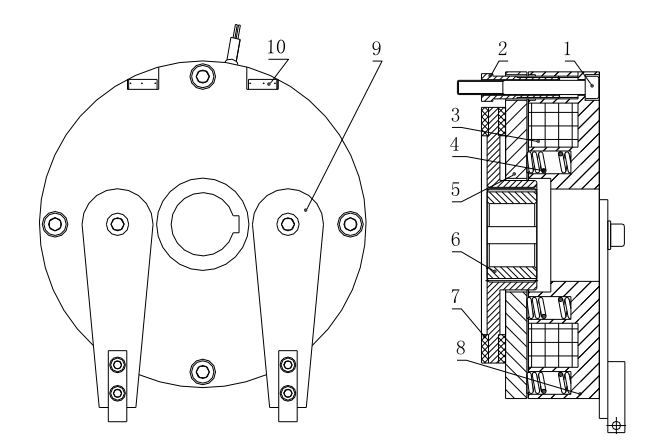

  1.安装螺钉 2.空心螺栓 3.励磁线圈 4.制动弹簧 5.衔铁 6.齿轮套 7.制动盘 8.电磁体 9.手动松闸装置 10.微动开 关

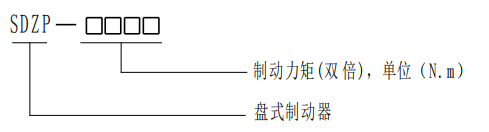

  型号及意义

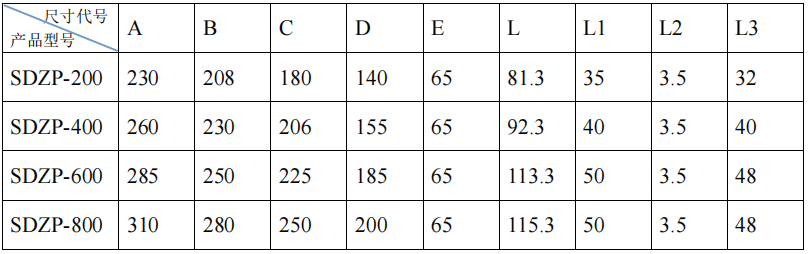

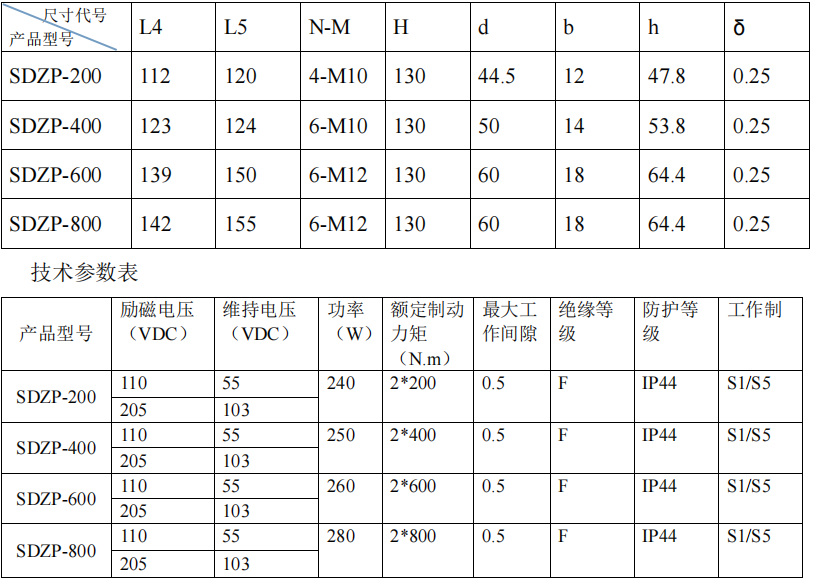

  技术参数及安装尺寸表

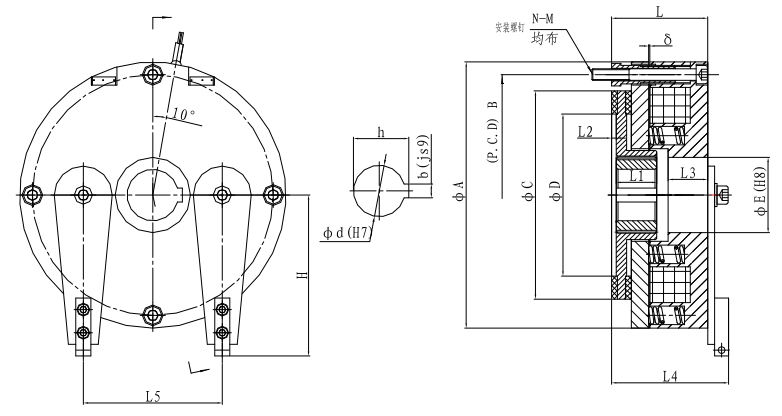

  外形及安装尺寸图



  注:制动器工作电压由客户定货决定。

  本公司可根据客户设备需要,独自设计、制造此类产品。
